เทคโนโลยีแม่พิมพ์บรรจุภัณฑ์ผนังบาง: ความท้าทายและวิธีแก้ปัญหาสำหรับการขึ้นรูปด้วยความเร็วสูง มีเสถียรภาพ และแม่นยำ

การแนะนำ

       บรรจุภัณฑ์แบบผนังบาง เช่น ถ้วยโยเกิร์ต อ่างเนยเทียม ภาชนะบรรจุอาหารสำเร็จรูป และฝาปิดแบบบาง ถือเป็นกลุ่มที่มีความต้องการมากที่สุดกลุ่มหนึ่งของอุตสาหกรรมการฉีดขึ้นรูป โดยทั่วไปความหนาของผนังชิ้นส่วนจะอยู่ในช่วงตั้งแต่ 0.25 มม. ถึง 1.0 มม. โดยอัตราส่วนความยาวต่อความหนาการไหลมักจะเกิน 200:1 รอบเวลาวัดเป็นวินาที (โดยทั่วไปคือ 3–8 วินาที) และปริมาณการผลิตต่อปีมักจะเกิน 10 ล้านชิ้นส่วนต่อแม่พิมพ์

        ในฐานะช่างเทคนิคแม่พิมพ์ที่มีประสบการณ์ซึ่งเชี่ยวชาญด้านแม่พิมพ์บรรจุภัณฑ์ที่มีโพรงอากาศสูง ฉันได้เห็นแล้วว่าข้อบกพร่องในการออกแบบเล็กๆ น้อยๆ อาจกลายเป็นหายนะในการขึ้นรูปผนังบางได้อย่างไร ความไม่สมดุลของประตู 5% อาจหมายความว่าบางช่องมีการบรรจุมากเกินไป ในขณะที่บางช่องก็สั้น ความแปรปรวนของการทำความเย็นที่ 5°C อาจทำให้เกิดการบิดเบี้ยวซึ่งทำให้ชิ้นส่วนใช้งานไม่ได้ที่ 1,000 ส่วนต่อชั่วโมง

        อาร์ตนี้cle มุ่งเน้นไปที่ด้านเทคนิคที่สำคัญของการออกแบบและการผลิตแม่พิมพ์บรรจุภัณฑ์ผนังบางประสิทธิภาพสูง ไม่ว่าคุณจะปั้นภาชนะ ฝาปิด หรือถ้วยที่มีผนังบาง การทำความเข้าใจหลักการเหล่านี้จะช่วยคุณได้คุณจะได้รอบการทำงานที่เร็วขึ้น คุณภาพของชิ้นส่วนดีขึ้น และอายุการใช้งานของแม่พิมพ์ยาวนานขึ้น

1. การเลือกวัสดุสำหรับแม่พิมพ์ผนังบาง

       การขึ้นรูปผนังบางสามารถขึ้นรูปได้ในสภาวะที่รุนแรง: แรงดันการฉีดที่สูงมาก (สูงถึง 2,000 บาร์) วงจรการให้ความร้อนและความเย็นอย่างรวดเร็ว และการไหลของของเหลวที่มีความเร็วสูง

       เหล็กกล้าแม่พิมพ์ที่แนะนำ:

       การพิจารณาที่สำคัญ: สำหรับการเกิดโพรงอากาศที่สูงมาก (เช่น 64 หรือ 96 ช่อง) ตัวฐานแม่พิมพ์จะต้องทำจากเหล็กที่มีความแข็งแรงสูง (เช่น P20 ชุบแข็งล่วงหน้าหรือ 1.2738) เพื่อทนต่อแรงดันการฉีดโดยไม่ทำให้แผ่นโก่งตัว

2. การออกแบบระบบนักวิ่งร้อน

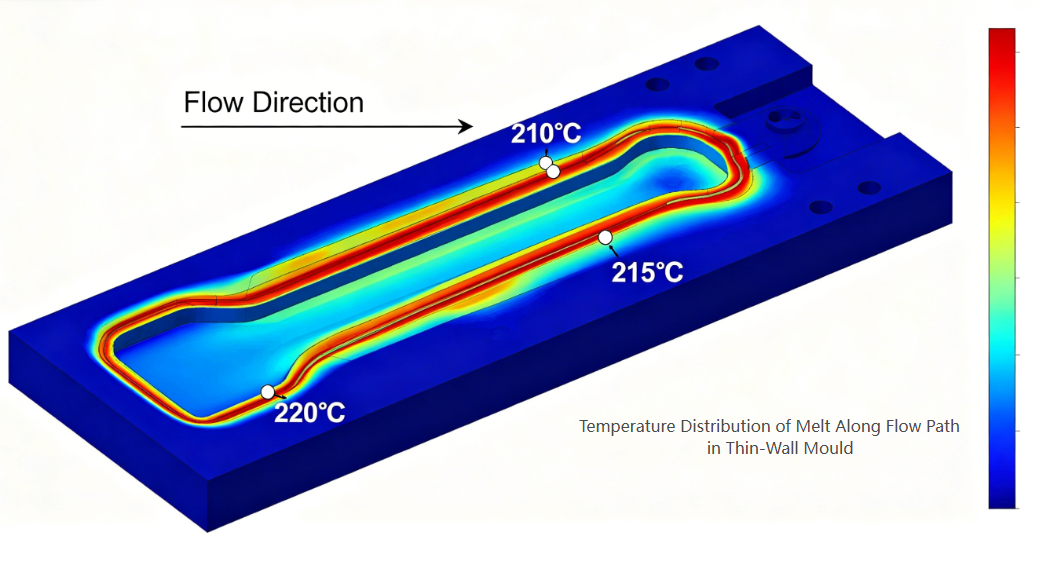

       เครื่องวิ่งร้อนเป็นหัวใจสำคัญของแม่พิมพ์บรรจุภัณฑ์ที่มีผนังบาง โดยจะต้องส่งของเหลวที่หลอมไปยังแต่ละคาวิตี้ไปพร้อมๆ กันด้วยความสมดุลที่สมบูรณ์แบบ แรงดันตกคร่อมน้อยที่สุด และการควบคุมอุณหภูมิที่แม่นยำ

       องค์ประกอบการออกแบบที่สำคัญ:

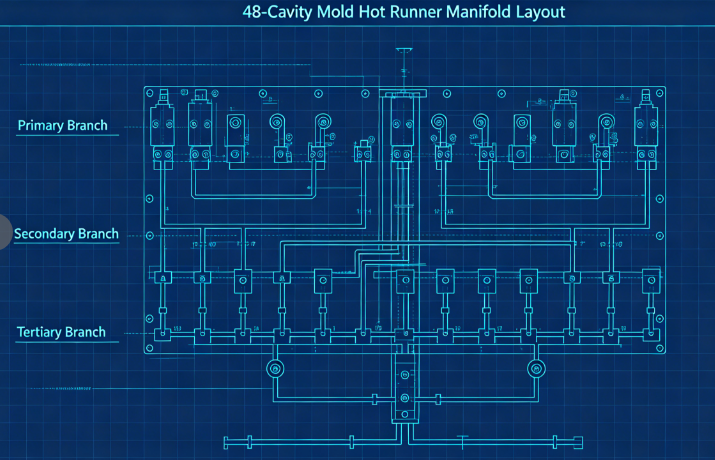

        ก) ช่องการไหลที่สมดุล: สำหรับแม่พิมพ์แบบหลายช่อง (โดยทั่วไปคือ 32, 48, 64 หรือ 96 ช่อง) การปรับสมดุลตามธรรมชาติถือเป็นสิ่งสำคัญ ซึ่งหมายความว่าแต่ละช่องมีความยาวการไหลเท่ากันทุกประการ โครงร่างทั่วไปจะใช้ท่อร่วมหลัก ท่อร่วมรอง และสาขาตติยภูมิ ซึ่งทั้งหมดได้รับการประมวลผลให้มีมิติที่เหมือนกัน

        b) ประเภทและตำแหน่งของเกต: สำหรับภาชนะที่มีผนังบาง ประเภทเกทที่พบบ่อยที่สุดคือ: ประตูขอบ (สำหรับชิ้นส่วนที่มีผนังด้านข้างตรง) ประตูวาล์ว (สำหรับไดอะแฟรมหรือประตูตรงเข้าด้านล่าง) ประตูใต้น้ำ (สำหรับการแยกชิ้นส่วนที่สะอาดโดยไม่มีร่องรอยของประตู) ประตูจะต้องมีขนาดอย่างถูกต้อง - เล็กเกินไป และความร้อนจากแรงเฉือนทำให้เกิดการเสื่อมสภาพ ใหญ่เกินไป และร่องรอยของประตูก็เป็นที่ยอมรับไม่ได้ ขนาดประตูทั่วไปสำหรับถ้วยผนังบางมีเส้นผ่านศูนย์กลางตั้งแต่ 0.8 มม. ถึง 1.5 มม.

        c) ความสมดุลทางความร้อน: หัวฉีดแต่ละตัวจะต้องมีการควบคุมอุณหภูมิที่เป็นอิสระ ช่องท่อร่วมควรได้รับความร้อนอย่างสม่ำเสมอ (โดยใช้เครื่องทำความร้อนแบบสองโซนหรือสามโซน) เพื่อหลีกเลี่ยงจุดร้อนหรือทากเย็น

3. การออกแบบโพรงและแกนกลาง

       ชิ้นส่วนที่มีผนังบางต้องการขนาดช่องและแกนที่แม่นยำอย่างยิ่ง เพื่อให้ได้ความหนาของผนังที่สม่ำเสมอ

       ข้อควรพิจารณาที่สำคัญ:

        ก) การกระจายความหนาของผนัง: รักษาความหนาของผนังสม่ำเสมอภายใน ±0.02 มม. ความหนาที่แปรผันทำให้เกิดความเย็นและการบิดเบี้ยวที่แตกต่างกัน ใช้การวิเคราะห์การไหลของแม่พิมพ์เพื่อเพิ่มประสิทธิภาพการออกแบบก่อนตัดเหล็ก

        b) การระบายอากาศ: การขึ้นรูปผนังบางใช้การฉีดความเร็วสูง (มักจะ 200–500 มม./วินาที) อากาศที่ติดอยู่ในโพรงจะต้องหลบหนีออกไปทันที ความลึกของช่องระบายอากาศที่แนะนำ:0.02–0.03 มม. สำหรับ PP0.01–0.02 มม. สำหรับ PS หรือ PET

ควรวางช่องระบายอากาศไว้ที่จุดสุดท้ายเพื่อเติม ตามแนวแยก และรอบๆ หมุดดีดตัวc) มุมร่าง: สำหรับชิ้นส่วนที่มีผนังบาง แนะนำให้ใช้ลมพัดขั้นต่ำ 1° ต่อด้าน (1.5–2° สำหรับภาชนะที่ลึกกว่า) กระแสลมไม่เพียงพอทำให้เกิดรอยขีดข่วน การล็อคสุญญากาศ และการดีดออก

        d) การตกแต่งพื้นผิว: พื้นผิวที่เป็นโพรงสำหรับชิ้นส่วนที่ใสหรือมันวาวต้องใช้การเคลือบ SPI A-1 (กระจก) สำหรับภาชนะบรรจุนมทึบแสง SPI B-1 (600 กรวด) ก็เพียงพอแล้ว

4. การออกแบบระบบทำความเย็น

        การระบายความร้อนมีอิทธิพลเหนือรอบเวลาในการขึ้นรูปผนังบาง โดยทั่วไปจะคิดเป็น 60–80% ของรอบการทำงานทั้งหมด การระบายความร้อนอย่างมีประสิทธิภาพเป็นกุญแจสำคัญสู่ประสิทธิภาพการผลิตที่สูง

       หลักการออกแบบ:

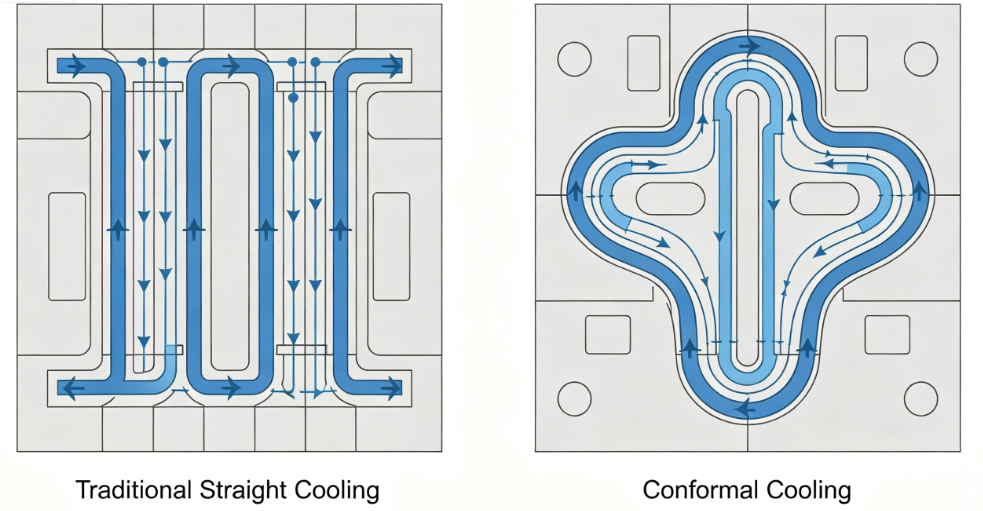

        ก) การระบายความร้อนตามรูปแบบ: ช่องระบายความร้อนแบบเจาะตรงแบบดั้งเดิมมักจะอยู่ห่างจากพื้นผิวของช่องมากเกินไป ช่องระบายความร้อนที่สม่ำเสมอ—ตามรูปร่างของชิ้นส่วน—สามารถลดเวลาการทำความเย็นลงได้ 30–50% โดยทั่วไปจะถูกสร้างขึ้นโดยใช้การพิมพ์ 3 มิติหรือการตัดเฉือน CNC ของเม็ดมีดที่มีช่องโค้ง

        b) พารามิเตอร์ช่องระบายความร้อน:

• เส้นผ่านศูนย์กลาง: 8–12มม
• ระยะห่างจากพื้นผิวโพรง: เส้นผ่านศูนย์กลางช่อง 1.5–2.0 เท่า
• ระยะห่างระหว่างช่อง: เส้นผ่านศูนย์กลางช่อง 3–4 เท่า
• การไหลของน้ำหล่อเย็น: การไหลเชี่ยว (เลขเรย์โนลด์ส >5,000)

        c) การระบายความร้อนที่มีประสิทธิภาพสูง: ใช้บับเบิ้ลหรือแผ่นกั้นในแกนกลางที่มีพื้นที่จำกัด สำหรับแกนสูง ให้ติดตั้งแผ่นระบายความร้อนแบบเกลียวหรือท่อความร้อน

        d) การแยกวงจรทำความเย็น: วงจรอิสระสำหรับช่องและแผ่นแกนช่วยให้มีอัตราการไหลและอุณหภูมิที่แตกต่างกัน เพื่อเพิ่มประสิทธิภาพการปล่อยชิ้นส่วนและลดการบิดเบี้ยว

5. ระบบดีดออก

       ชิ้นส่วนที่มีผนังบางมีความแข็งต่ำและสามารถเปลี่ยนรูปได้ง่ายในระหว่างการดีดออก ระบบดีดออกจะต้องนุ่มนวลแต่เชื่อถือได้

       คำแนะนำการออกแบบ:

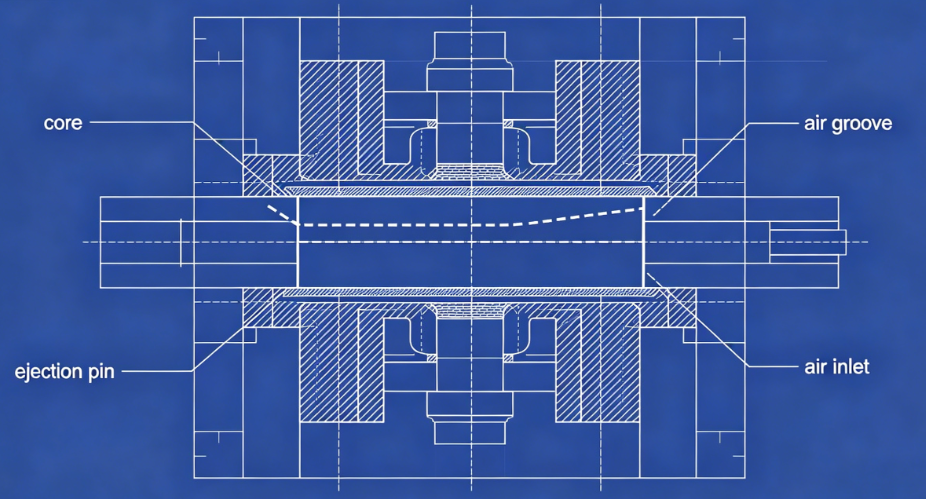

       ก) การดีดอากาศ: สำหรับภาชนะที่มีผนังบางจำนวนมาก (โดยเฉพาะถ้วย) การดีดออกโดยใช้อากาศช่วยเหมาะอย่างยิ่ง อากาศอัด (2–4 บาร์) ถูกนำมาใช้ระหว่างแกนและชิ้นส่วนผ่านร่องขนาดเล็กหรือส่วนแทรกที่มีรูพรุน เพื่อให้ชิ้นส่วนหลุดออกจากแกน

       b) แผ่นลอก: สำหรับชิ้นส่วนที่มีรอยตัดด้านล่างหรือผนังด้านข้างลึก แผ่นลอกแบบกลไกจะให้แรงดีดออกที่สม่ำเสมอตลอดเส้นรอบวงของชิ้นส่วนทั้งหมด

       c) หมุดกระทุ้ง: เมื่อหลีกเลี่ยงไม่ได้กับหมุด ให้ใช้หมุดที่มีเส้นผ่านศูนย์กลางเล็ก (2-3 มม.) จำนวนมากวางไว้บนซี่โครงหรือพื้นผิวที่ซ่อนอยู่ หลีกเลี่ยงหมุดขนาดใหญ่ที่ทิ้งรอยที่มองเห็นได้

       d) ระยะเวลา: ลำดับการดีดออกควรเริ่มต้นหลังจากที่ชิ้นส่วนเย็นลงเพียงพอแล้วเท่านั้นเพื่อหลีกเลี่ยงการเสียรูป ใช้การหน่วงเวลาเย็นสั้นๆ หลังจากเปิดแม่พิมพ์

6. ข้อควรพิจารณาในการประมวลผล

       แม้แต่แม่พิมพ์ที่ดีที่สุดก็ไม่สามารถผลิตชิ้นส่วนที่ดีได้หากไม่มีการตั้งค่ากระบวนการที่เหมาะสม พารามิเตอร์ที่สำคัญสำหรับการขึ้นรูปผนังบาง:

7. ข้อบกพร่องทั่วไปและการบรรเทาผลกระทบ

ข้อบกพร่อง	สาเหตุที่เกี่ยวข้องกับเชื้อรา	สารละลาย
ช็อตสั้น	การระบายอากาศไม่เพียงพอหรือประตูขนาดเล็ก	เพิ่มช่องระบายอากาศที่จุดสิ้นสุดการไหล ขยายประตู
บิดเบี้ยว	การระบายความร้อนไม่สม่ำเสมอหรือการเติมไม่สมดุล	ปรับปรุงความสม่ำเสมอในการทำความเย็น นักวิ่งที่สมดุล
เครื่องหมายจม	ตำแหน่งประตูไม่ดีหรือการบรรจุไม่เพียงพอ	ย้ายประตูไปที่ส่วนที่หนา เพิ่มเวลาในการบรรจุ
ร่องรอยประตูสูงเกินไป	การออกแบบประตูไม่เหมาะสม	เปลี่ยนเป็นวาล์วเกตหรือประตูใต้น้ำ
ติดอยู่บนแกนกลาง	กระแสลมไม่เพียงพอหรือความล้มเหลวในการดีดอากาศ	เพิ่มร่าง; ร่องอากาศที่สะอาด
รอยไหม้	การระบายอากาศไม่เพียงพอ	เจาะช่องระบายอากาศให้ลึกภายในขีดจำกัดของวัสดุ

กรณีศึกษา: แม่พิมพ์ถ้วยโยเกิร์ต 48 ช่อง

        คความท้าทาย: ลูกค้าต้องการแม่พิมพ์ 48 ช่องสำหรับถ้วยโยเกิร์ตขนาด 150 มล. (PP ความหนาของผนัง 0.45 มม. รอบ 4 วินาที ต่อปีต้องการ 20 ล้านชิ้นส่วน)

        การดำเนินการ:

• ใช้ H13 (1.2344) ESR สำหรับประมาณvities และแกนสำหรับการต้านทานความล้าจากความร้อน
• ออกแบบเครื่องวิ่งร้อน 48 ช่องที่มีความสมดุลอย่างสมบูรณ์พร้อมวาล์วเกต
• ใช้ช่องระบายความร้อนตามแบบทั้งในช่องและแผ่นแกน (เม็ดมีดที่ผลิตแบบเติมแต่ง)
• เพิ่มระบบดีดอากาศพร้อมร่องอากาศ 0.02 มม. บนแกน
• ใช้การวิเคราะห์การไหลของแม่พิมพ์เพื่อปรับตำแหน่งประตูและการระบายอากาศให้เหมาะสม

        ผลลัพธ์:

• Aได้รับการเติมสม่ำเสมอ (±ความแปรผันของน้ำหนัก 2% ทั่วทั้งฟันผุ)
• เวลาทำความเย็นลดลงจาก 2.8 วินาที เป็น 1.6 วินาที (รอบทั้งหมด3.9 วินาที)
• อัตราข้อบกพร่อง <0.3%
• แม่พิมพ์ได้ผลิตชิ้นส่วนมากกว่า 30 ล้านชิ้น wไม่มีการบำรุงรักษาที่สำคัญ

       เทคโนโลยีแม่พิมพ์บรรจุภัณฑ์ผนังบางแสดงถึงจุดสุดยอดของวิศวกรรมแม่พิมพ์ฉีด ความต้องการของการเกิดคาวิเทชั่นสูง รอบเสี้ยววินาที และการผลิตที่มีข้อบกพร่องเป็นศูนย์ ผลักดันทุกแง่มุมของการออกแบบแม่พิมพ์ให้ถึงขีดจำกัด แม่พิมพ์ผนังบางที่ประสบความสำเร็จต้องการ:

ความแม่นยำในการตัดเฉือนคาวิตี้/คอร์ (±0.01มม.)

Bสมดุลในช่องกระแสการไหลของนักวิ่งร้อน

ประสิทธิภาพการทำความเย็นแบบสม่ำเสมอ

ความน่าเชื่อถือในระบบดีดออก

ความเข้าใจเกี่ยวกับพฤติกรรมของวัสดุและพลวัตของกระบวนการ

       Fหรือผู้ผลิตแม่พิมพ์ยินดีลงทุนในเครื่องมือการออกแบบขั้นสูงและการผลิตที่มีความแม่นยำ ภาคส่วนบรรจุภัณฑ์แบบผนังบางมอบโอกาสมหาศาล ทั้งในแง่ของความท้าทายทางเทคนิคและการเติบโตของธุรกิจ
